01. 섬유여과기란? (S-type gravity Fiber Filter)

• 침전과 여과 기능이 동시에 수행되어 처리수의 수질을 개선할 수 있는 지그재그형 중력식 섬유여과장치이다.
• 일정한 길이와 가닥수의 비직조 유연사 섬유여재를 고정봉과 이동봉으로 구성되어 있는 FRAME에 걸어서 고정시키는 것으로 이루어져 있다.
• 섬유의 두께는 10mm~20mm가 유지되도록 밀착하여 걸어두고, 여과시 이동봉을 위로 당기면 이동봉의 양쪽홈을 따라 섬유에서 벌어지도록 움직여 섬유의 흔들림을 원활하게 하여 여과와 역세효율이 향상되는 지그재그형 중력식 섬유여과 장치이다.

02. 섬유여과기의 원리 (Basic Concept)

SINGLE UNIT

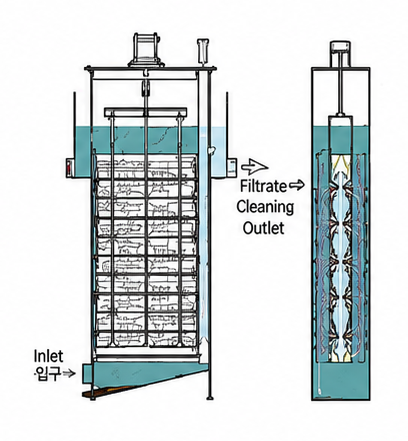

FILTERING PROCESS

이동봉을 위로 당겨 섬유여재를 압착한 상태에서 여과공정이 진행되고 있음

SINGLE UNIT

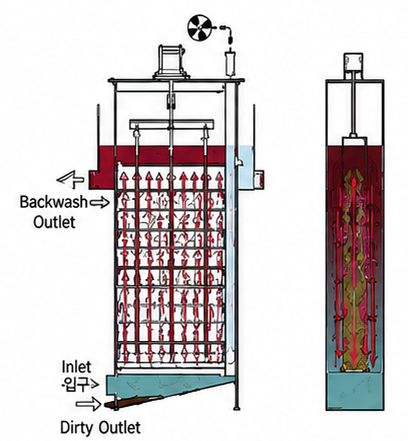

BACKWASH PROCESS

이동봉을 아래로 내리고 섬유를 이완한 상태에서 공기를 주입하여 역세척 실시함

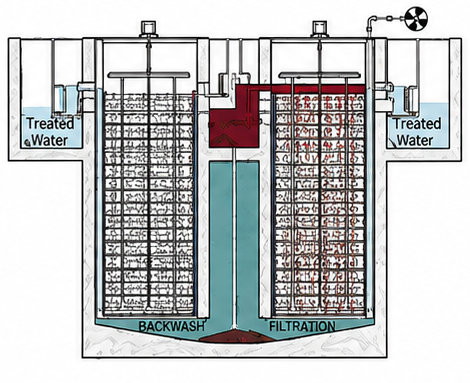

MULTI UNIT

여러개의 여과기를 설치하여 운전시에는 순차적으로 역세공정을 진행하여 역세공정중은 처리수뱉브를 차단하고 역세토출밸브를 열고 공기를 주입하여 원수를 이용 역세척함.

03. 섬유여과기의 특징 (Characteristics)

1. 여재의 충진율 변화에 따라 여압과 역세 효율을 향상시킬 수 있음.
2. 섬유를 지그재그 형상으로 압착함으로서 섬유의 유연성으로 인한 여과시 Channeling현상을 방지할 수 있음.
3. 섬유를 지그재그 형상으로 압착하여 운전함으로써 일정하고 안정된 수질의 확보가 가능함.
4. 섬유의 지지판을 없앰으로서 내부 구조를 단순화 하였음.
5. 처리수가 측면으로 배출됨으로서 하부 침전물은 별도 추출이 가능함.
6. 이완 압착시 여재(섬유)를 직접 당기지 않고 이동봉을 이용함으로써 여재를 충진하는 구조가 단순하고 또한 충진율 변화요구에 대처가 용이함.

04. 섬유여과기의 장점 (Advantages)

1. 역세척 수량이 작음(2% 이내)
2. 내부 구조가 단순함.
3. 여과기 측면 중간부분에서 처리수가 배출됨으로써 일정하고 안정된 처리수질의 확보가 가능함.
4. 침전과 여과의 기능을 동시에 수행함.
5. 내부 침전물의 별도 처리가 가능함.
6. 섬유 충진율의 조절이 가능하고, 섬유 교체가 용이함.
7. 사각 판형 디스켓 구조로 설치부지면적을 최소화할 수 있음.

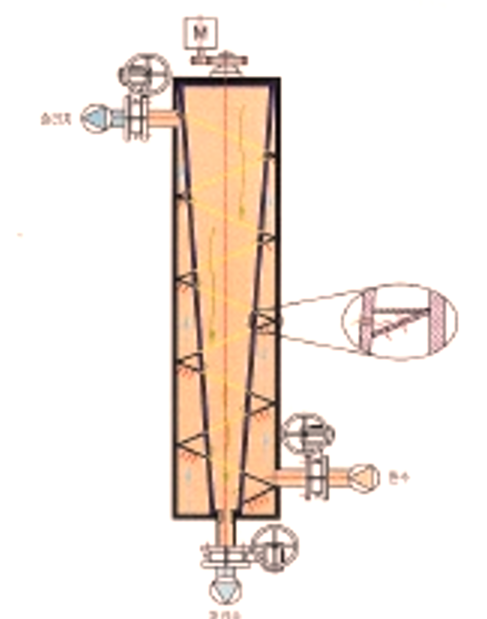

탈수공정

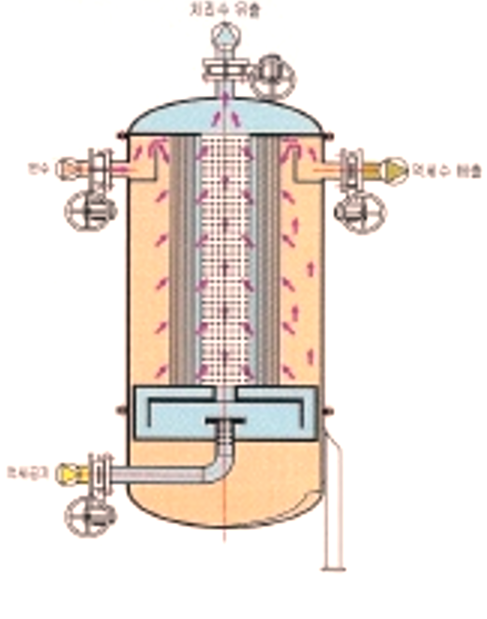

여과공정

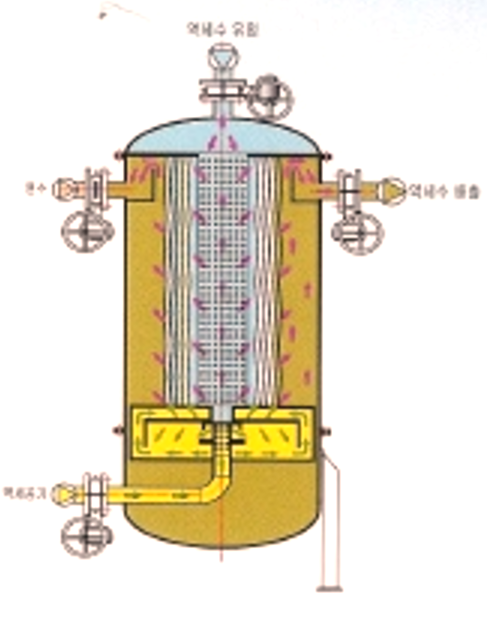

역세공정

05. 섬유여과기의 사양 (Specifications)

• 본 사양은 하수처리장의 생물학적 처리가 완료된 부유물질의 농도가 10ppm 이하인 여과원수를 사용할 경우임.
• 양돈처리의 직접여과에 적용할 경우, 용량의 50% 여유율을 적용해야 함.
• 점성을 가진 원수는 섬유에 영향을 미칠 수 있으므로 별도의 세정 혹은 전처리가 필요함.
• 본 사양은 원수의 특성에 따라 변경될 수 있음.

06. 섬유여과기의 성능 (Efficiency)

하수처리장 방류수 여과

하수처리장 방류수 여과

공단 폐수종말처리장 방류수 여과
